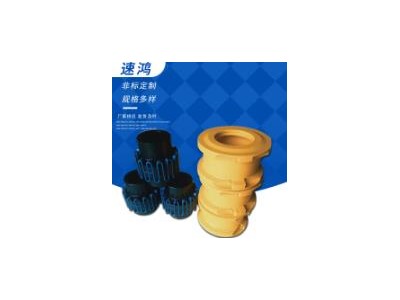

 JS型蛇形簧型联轴器是一种常见的机械传动装置，主要用于连接两轴以传递扭矩和运动。它由两个半联轴器和一个蛇形弹簧组成，具有缓冲、减振和补偿轴向、径向、角向偏差的功能。
舰船用蛇形簧型联轴器用途同氮化处理
其一、舰船用的几种典型的蛇形簧型联轴器
蛇形簧型联轴器的性能主要取决于所采用的弹性元件。弹性元件分金属弹性元件和非金属弹性元件。
金属弹性元件：强度高，传递载荷能力大，使用寿命长，受温度影响小，但成本较高。常用材料为高强度的弹性钢，如60Si2Mn和SOCrVA等。其结构形式主要有：簧片、卷簧、蛇形弹簧、膜片(盘)、圆柱弹簧等。
非金属弹性元件：主要是橡胶弹性元件。它具有弹性模量范围大、内摩擦大、重量轻、阻尼性能好、无机械摩擦等优点，但橡胶强度低、易蠕变、易老化、耐油耐热性差、振动剧烈时要注意温升，另外，负荷性能不稳定(由于制造时硬度偏差较大)。其结构形式有：橡胶金属环、轮胎式、U型橡胶件、橡胶套筒等。
蛇形簧型联轴器品种繁多，在舰船中应用的较典型的几种形式分述如下：(1)卷簧蛇形簧型联轴器卷簧蛇形簧型联轴器由内外构件和均布在内外构件之间的沿圆周分布的卷簧组件构成，如图1所示。当蛇形簧型联轴器内外构件作相对运动时，由于卷簧组件中各片卷簧之间的摩擦和滑油的流动阻尼作用，使该蛇形簧型联轴器具有一定的阻尼特性。但该型蛇形簧型联轴器存在重量尺寸大，补偿能力小，要求滑油冷却，造价偏高等缺点。
(2)簧片式蛇形簧型联轴器簧片式蛇形簧型联轴器又称盖斯林格蛇形簧型联轴器，该型蛇形簧型联轴器弹性元件由淬火硬化弹簧钢制造的簧片组组成，其结构如图2所示。该蛇形簧型联轴器的特点是阻尼性能好、扭转弹性优良。但安装复杂、使用要求高(如需滑油冷却)、补偿位移能力较小、转动惯量大、造价高、维修性差等。
(3)XL型橡胶金属环蛇形簧型联轴器该型蛇形簧型联轴器由金属连接件、弹性元件和螺栓组构成。其弹性元件由橡胶通过硫化粘接在内外金属环上。橡胶体由天然橡胶和填充剂组成。其特点是：弹性大，有一定的阻尼特性，承载能力强。
但重量大，转动惯量大，对主、从动机的附加影响大，耐油耐温性差，容易老化，可靠性差。
(4)EZ，LB型蛇形簧型联轴器该型蛇形簧型联轴器由弹性元件、法兰、轴套及螺栓等组成。其特点是：强度高，传递载荷能力大，补偿能力大，阻尼特性较好。其不足之处除了具有橡胶件的通病外，由于橡胶弹性元件同金属部件通过螺栓联结时容易在橡胶件螺栓处形成应力集中，造成疲劳裂纹甚至断裂，因而工作寿命短。另外，弹性元件制造工艺复杂。
(5)RATO型蛇形簧型联轴器RATO型蛇形簧型联轴器结构。该型产品具有以下特点：补偿能力较大(橡胶弹性元件主要补偿径向位移，金属弹性元件主要补偿轴向位移)；组合性强，可调节刚度和阻尼(可选择不同弹性元件进行组合)，承载能力强，弹性大，有一定阻尼，维修性好。其缺点仍然受到橡胶材料的制约，另外造价较高。
其二、蛇形联轴器的氮化处理
蛇形联轴器涉及热处理方式繁多，常见的有表面防锈发黑、为了改变钢件整体硬度而做的调质以及为了增加局部硬度而做的淬火和回火等等，本次主要是关于不常使用的氮化处理方式。
氮化是向钢表面层渗氮的过程，目前广泛应用气体氮化法，即利用氨气加热时的活性氮原子渗入到钢中。渗氮温度通常是在500-600℃范围内进行，一般需要20-50小时，而渗氮仅有0.3-0.5mm，氮化后不再进行热处理。
渗氮有以下几种不同的目的：
（1）提高硬度和耐磨性；（2）提高疲劳强度；（3）提高抗蚀能力。
1.提高硬度和耐磨性的渗氮进行这类氮化处理的钢采用含有铝、铬、钼、锰等合金元素的材料，如38CrA1A,38CrMoA1A等。处理后表面硬度科达HV1000-1110（相当于HRC65-70），其硬度可支持到600-650℃而不降低。其缺点是渗氮时间间较长，渗氮层薄承受荷载较小。
2.提高疲劳强度的渗氮经过氮化后，钢的疲劳会显著提高（经常可增加25-35%）。这主要是因为使钢表面形成了压缩应力，因此常用在变向负荷下工作的结构零件，如内燃机曲轴及各种齿轮等。可以用普通的合金结构钢。如18Cr2Ni4WA及34CrNi3Mo钢等进行这种性质的渗氮。
3.提高腐蚀抗力的渗氮如果仅为了提高抗腐蚀能力，可将任一种钢进行渗氮，低碳钢常在620-700℃进行，氮化层为0.025-0.06mm。高碳钢在620-800℃,氮化层为0.01-0.04mm。在许多情况下可以代替镀镍、镀锌和发蓝处理。一般处理的零件有仪器零件、丝杠、小轴及小齿轮等。
蛇形联轴器的作用与选择
蛇形联轴器的选择主要考虑所需传递轴转速的高低、载荷的大小、被联接两部件的安装精度等、回转的平稳性、价格等，参考各类蛇形联轴器的特性，选择一种合用的蛇形联轴器类型。蛇形联轴器的工作转速高低和引起的离心力大小。对于高速传动轴，应选用平衡精度高的蛇形联轴器，例如膜片蛇形联轴器等，而不宜选用存在偏心的滑块蛇形联轴器等。所需传递的转矩大小和性质以及对缓冲振动功能的要求。
蛇形联轴器较大的作用就是联接两轴（有时也联接轴和其他回转零件）,使两轴共同回转以传递运动和转矩，实现轴与轴之间的联接、分离，从而实现动力的传递和中断。蛇形联轴器还具有一定的补偿两轴偏移的能力，以或降低被联两轴相对偏移引起的附加载荷，改变传动性能，延长机器寿命。为了减少机械传动系统的振动、降低冲击尖峰载荷，蛇形联轴器还应具有一定的缓冲减震性能。但由于市场竞争激烈,很多厂家为了谋暴利,以伪劣产品充良品,使消费者受到损失,因此,选择产品的也很重要。
